美媒發佈報告:中國芯片投資是美國3.6倍,但再追10年也難超越

由 大衛聊科技 發佈於 科技

'26-04-16

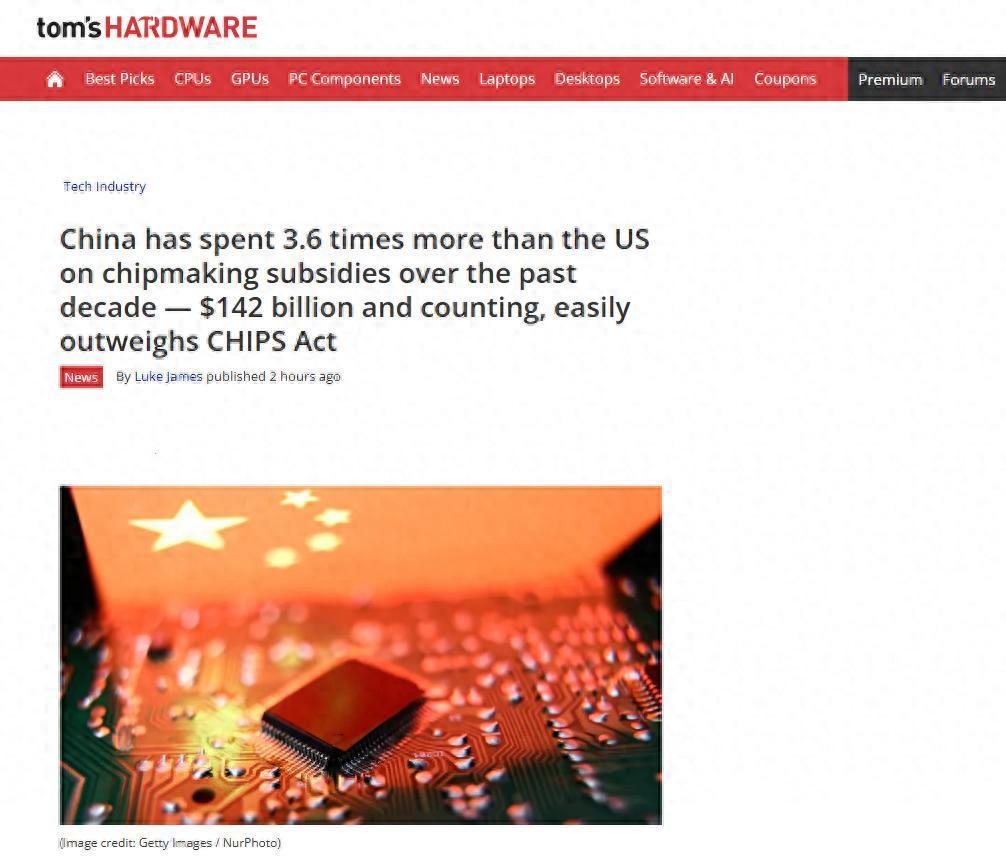

最近美媒發佈了一份報告,把很多人看懵了。它明確指出了一點,中國在半導體領域的投資,居然是美國的3.6倍,但奇怪的是,我們和全球頂尖水平的差距,非但沒縮小,反而越來越大。

說出來可能有人不信,2014到2023這十年,中國在半導體產業上總共投了1420億美元,相當於美國同期《芯片法案》投資的3.6倍。這麼多錢砸進去,我們確實取得了一些進步,但爲啥和臺積電、三星這些巨頭比,差距還是越來越大?

其實答案很簡單,就一個“卡脖子”的東西——EUV光刻機。沒有它,再有錢、再努力,也很難做出最先進的芯片。而我們,恰恰在EUV光刻機上,就被卡的死死的,一臺都拿不到。

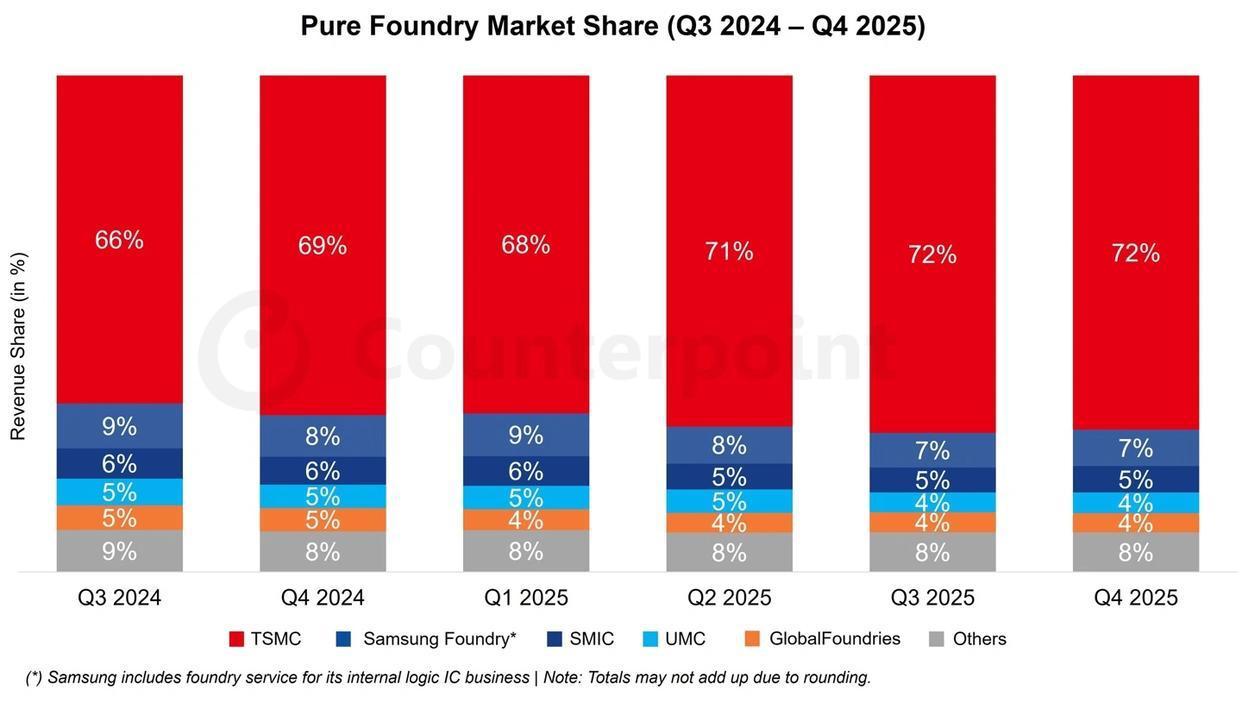

先給大家看一組扎心的數據,就知道現在全球芯片格局有多懸殊。2025年全球晶圓代工廠的市場產值裏,臺積電一家就佔了72%,相當於壟斷了大半個市場。韓國三星排第二,只有7%。我們的中芯國際排第三,僅佔5%。

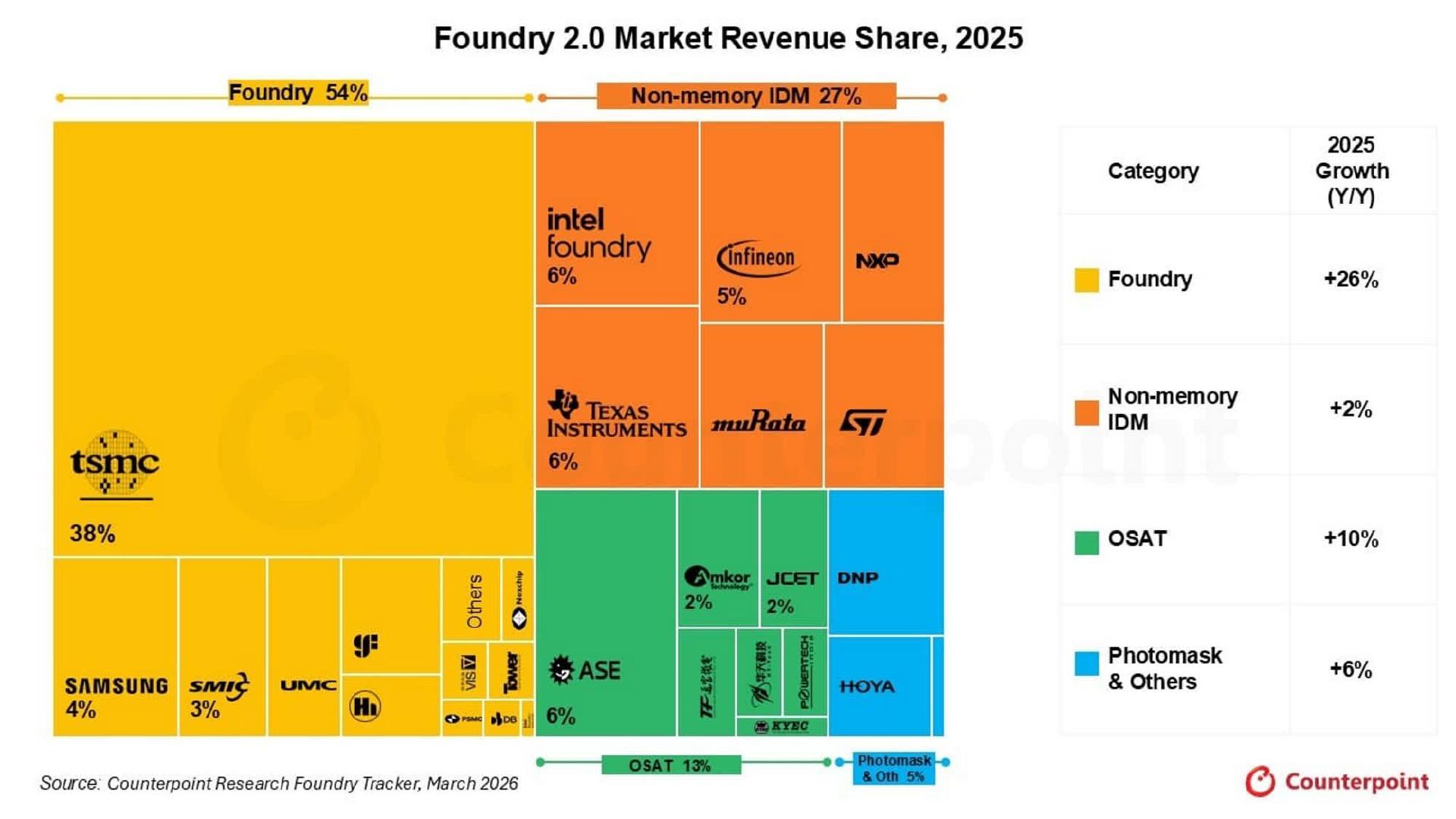

要是看營收更直觀,臺積電在全球純晶圓代工廠裏,營收佔比高達38%,而三星只有4%,中芯國際更是隻有3%。說白了,臺積電幾乎喫掉了全球九成以上的先進邏輯芯片和AI芯片產能,我們能分到的,只是一些中低端市場的“殘羹剩飯”。

可能有人會問,中芯國際不是也能做7nm芯片嗎?確實能,但需要注意的是,我們沒有EUV光刻機,只能用之前買的老舊DUV光刻機,靠“多重圖案化”技術勉強實現7nm量產。這就好比別人用精密機牀加工零件,我們用手工打磨,雖然能做出類似的東西,但效率、成本、良品率都差遠了,而且想再往下突破到5nm、3nm,幾乎是不可能的事。

反觀人家,臺積電和三星早就開始佈局2nm芯片,用上了更先進的GAA晶體管技術。就連美國本土的英特爾,在美國的扶持下,也已經實現了1.8nm芯片量產,下一步還要搞1.4nm的研發。人家是在高速路上一路狂奔,我們卻只能在羊腸小道上艱難前行,差距能不越拉越大嗎?

更讓人無奈的是,全球半導體產業早就形成了一個“技術聯盟”,臺積電、三星、英特爾這些巨頭,能輕鬆拿到全球最頂級的技術資源,而我們卻被排除在外。美國還通過《芯片法案》和關稅政策,逼着臺積電去美國建廠,把先進技術往美國本土轉移,甚至讓臺積電扶持英特爾,就是想徹底壟斷高端芯片市場。

有人可能會覺得,我們投資這麼多,難道就沒有一點優勢嗎?其實也有。從產業規模來看,我們是全球半導體產業鏈最完善的國家,從材料、設備,到晶圓製造、芯片設計,每一環都有企業佈局。而且我們有龐大的內需市場,能支撐國產芯片慢慢商業化,這是我們的後發優勢。

但必須清醒地認識到,芯片產業不是“砸錢就能贏”的遊戲,它需要長期的技術積累,需要整個產業鏈的協同發力,更需要打破核心設備的封鎖。現在全球各大巨頭都在先進製程上“火拼”,日本也聯合了8家巨頭成立公司,想重振半導體產業,我們面臨的競爭只會越來越激烈。

很多人看完這份報告,可能會覺得沮喪,覺得我們投了這麼多錢還趕不上別人。但我想說,芯片產業的競爭,本來就是一場“持久戰”。我們從以前的“完全空白”,到現在能自主生產中低端芯片,能在7nm節點實現突破,已經很不容易了。

美媒說我們“差距越來越大”,確實是事實,但這並不代表我們會放棄。畢竟,核心技術從來不是靠買、靠求來的,而是靠一點點積累、一次次試驗拼出來的。現在我們雖然被EUV光刻機卡了脖子,但只要我們堅持投入、深耕技術,總有一天能打破封鎖,實現真正的自主可控。
